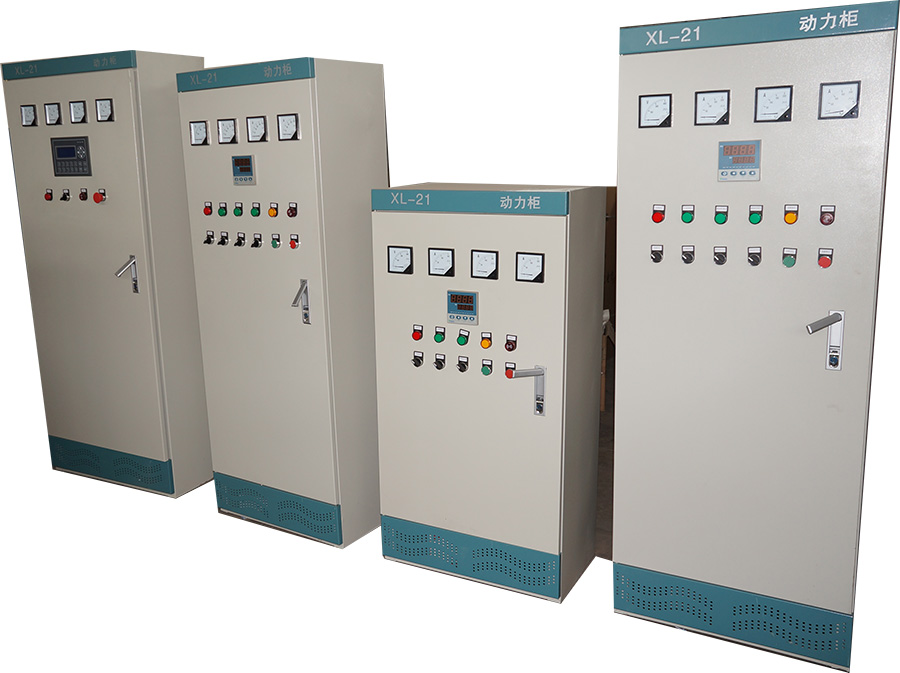

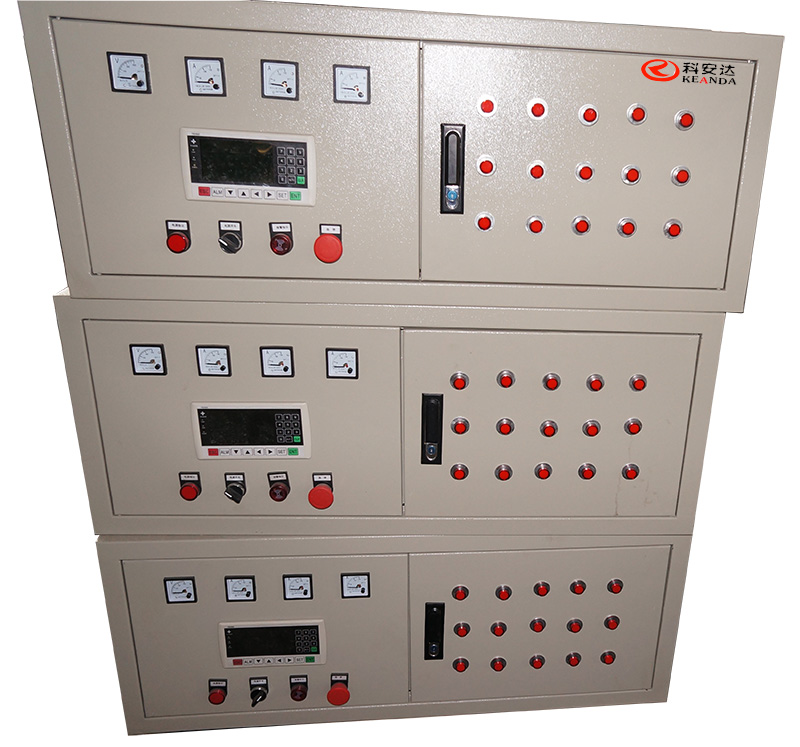

溫度控制柜
-
電加熱器控溫系統
智能溫度控制系統工作原理：
1、通斷型單元
主回路采用空氣開關與交流接觸器，測量回路采用智能數顯溫控儀配溫度傳感器構成。
用戶根據工藝需要輸入下限、上限溫度設定值。當溫度低于下限值時接觸器閉合加熱器運行，高于上限值時，接觸器斷開停止加熱，反重斷續的工作，將加熱溫度控制至一定的溫度范圍內，溫度帶可寬可窄，以上、下設定值而變化。該電路還接受加熱設備送來的超溫保護信號，當設備內超溫時，電路自動切斷電加熱器供電電源
適用于功率P≤60KW電加熱設備
2、無級調溫型
采用智能PID，PID是一種集比例、微分、積分控制于一體的控制方式，正確設定PID控制器參數后能有效減少起始時的超調量，使工作點很快穩定下來，PID控制常用于控制精度很高的場合。它通常用可控硅或固態繼電器作為執行元件。科安達公司技術主推調功控制（4-20ma調節改變電流大小），控制精度高。
（1）移相調壓型單元
主回路為空氣開關與可控硅模塊，測量回路為智能溫控儀配溫度傳感器
控制原理：
溫控儀根據加熱設備介質出口溫度調節信號---移相脈沖信號----可控硅
輸出電壓平穩，調節溫度平穩精確。
（2）占空比無級調功型
控制原理：
主回路為空氣開關與可控硅模塊，二次回路為智能溫控儀及周波控制器配溫度傳感器，周波控制器可與溫控儀表、雙向晶閘管（TRIAC）或反并聯晶閘管（SCR）組成先進的PID調節，自動、手動控溫系統。定周期或變周期改變輸出周波數，連續調節輸出功率，精度高，溫度波動小。各型號周波控制器均可觸發雙向晶閘管或反并聯晶閘管，對晶閘管觸發電流及電流、電壓上升率無需挑選。正弦波過零觸發，晶閘管輸出完整的正弦波，其輻射干擾、傳導干擾及負載電流的瞬態浪涌也最小。觸發電路在正弦波過零時發出一連串的脈沖列，觸發小晶閘管，小晶閘管對大電流（5-3000A）晶閘管強觸發，快速開通，晶閘管不易損壞。 晶閘管運行時無噪音，壽命長，功率因數高（CoSφ=1），有利于節約電能。脈沖變壓器將觸發電路與電網隔離。 三相電路各自單獨同步，光電耦合器隔離電網。對晶閘管過載具有快速保護功能 多種控制信號輸入。
3、（有級）多級型調溫單元
主電路采用空氣開關與大功率可控硅（或交流接觸器），二次回路及測量回路為PLC、智能溫度控制儀表配溫度傳感器
控制原理：
溫度儀表——A/D轉換模塊——PLC（可編程控制器）
采用多級控制技術即把電加熱器分成N組，其中一組功率可調，根據介質出口溫度，經運算后，控制系統自動控制N組加熱器每組的通斷及調功組加熱器的功率，達到無級調功的目的，另外，一組通斷之后另一組延時3-5秒通斷，不管是起動、停止時加熱器每次的通斷功率僅為總功率的1/N，對電網的影響很小，使系統控制保持在最佳狀態，出口溫度控制在±1℃，從而保證該裝置穩定運行。
當起始溫度測量值很低時投入更多的加熱組進行加熱，加熱器進行正常升溫工作。
當電加熱器實際溫度接近設定值時，PLC控制程序停止已投入的部分組的加熱，達到設定值，加熱器處于恒溫狀態。
-
